1. Pourquoi construire un télescope?

Les télescopes du commerce sont conçus pour répondre à la demande des clients. La demande exige des instrument légers et transportables, le moins cher possible. Pour y répondre les fabricants dégradent la qualité de la monture en l'allégeant et en l'affaiblissant. Il existe d'excellentes montures très solides et très stables, mais leur coût est tel qu'on peut préférer investir cet argent dans une meilleure optique et fabriquer la monture soi-même.

2. Fabriquer la monture ou l'optique?

Tailler soi-même un miroir est une aventure qui demande beaucoup de temps et de savoir faire. Le gain financier n'est pas évident quand on débute.

En revanche, une monture simple peut être beaucoup plus solide et stable, et beaucoup moins chère qu'une monture achetée. Il suffit d'avoir des connaissances de base en bricolage.

Table des matières

1. Pourquoi construire un télescope?
2. Fabriquer la monture ou l'optique?
3. Choix technologiques
3.1 Commencer par un instrument simple
3.2 Ne pas copier les instruments du commerce
3.3 Ne pas hésiter à construire trop solide
3.4 Éviter les réglages inutiles
3.5 Matériaux
4. Exemples
4.1 Pied en béton
4.2 Frottement des axes
4.3 Araignée
4.4 Barillet
4.5 Porte-oculaire hydraulique
5. Expérience personnelle

3. Choix technologiques

3.1 Commencer par un instrument simple

Si vous débutez en astronomie, ne motorisez pas votre instrument tout de suite. Pour apprendre à observer, une monture azimutale est préférable parce qu'elle est plus simple à fabriquer et elle sera plus stable et plus solide qu'une monture équatoriale. Pensez au montage et au démontage en pleine nuit et au risque d'endommager ou de perdre des pièces.

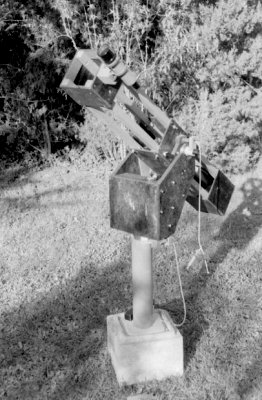

Cet instrument a été conçu pour un montage très rapide et une utilisation en visuel. Le pied, la fourche et le tube s'emboîtent sans difficulté.

3.2 Ne pas copier les instruments du commerce

Les technologies utilisées par les industriels ne sont pas à la portée des constructeurs amateurs. En copiant, vous prenez le risque de réaliser quelque chose de trop compliqué, de trop cher et de trop fragile. Et aussi le risque de ne pas réussir.

3.3 Ne pas hésiter à construire trop solide

Pensez toujours à surdimensionner votre instrument. Les petites pièces fragiles peuvent être cassées à cause du transport et des manipulations dans le noir. N'hésitez pas à construire trop solide ou trop lourd, c'est peu être le conseil le plus important. Plus un instrument est lourd, moins il est sensible aux vibrations.

3.4 Éviter les réglages inutiles

Une pièce réglable est moins solide qu'une pièce fixe. La plupart des trépieds réglables du commerce sont l'exemple de ce qu'il ne faut pas faire.

3.5 Matériaux

Le bois absorbe beaucoup mieux les vibrations que l'acier. Il est aussi plus facile à travailler. Pour le pied, le béton est particulièrement efficace pour avoir un instrument stable.

Les vibrations

Toucher l'instrument, cogner l'oeil à l'oculaire, donner un coup de pied parce qu'on n'a pas vu où on marchait ou un peu de vent: tout peut faire vibrer un télescope. Étant donnée l'amplification optique, l'image se met à osciller avec une certaine fréquence et pendant un certain temps. Ce défaut est d'autant plus désagréable que la fréquence est importante et le temps d'amortissement long. Une bonne monture amortit les vibrations en 1 ou 2 secondes et leur fréquence doit être de l'ordre d'une oscillation par seconde.

Le bloc de béton pèse 45 kg, le pied colonne, tube de PVC rempli de béton, pèse 25 kg. L'ensemble atteint 75 kg.

4. Exemples

4.1 Pied en béton

Un pied colonne est mécaniquement moins stable qu'un trépied mais il est plus facile de se déplacer autour, surtout dans le noir quand on ne voit pas où on met les pieds.

N'ayant pas d'outillage adapté pour réaliser un pied colonne en acier, j'ai coulé du béton dans un tube en PVC. Cette solution lourde est simple et efficace

Plans du pied colonne rempli de béton du télescope ci-dessus.

4.2 Frottement des axes

Les amateurs de télescopes dobsons utilisent des patins en téflon. Cela est justifié par la grande longueur des tubes qui imposent un axe azimutal le plus court possible.

L'important est de réduire le frottement statique au minimum et de conserver un frottement dynamique qui empêche le télescope de bouger à la moindre vibration.

On peut utiliser le frottement de l'acier sur le bois sans faire appel au téflon qui est cher et parfois difficile à trouver. On peut aussi utiliser des roulements à billes étanches et rajouter du frottement.

4.3 Araignée

L'araignée est la pièce qui tient le miroir secondaire au centre du tube. Elle permet un réglage précis du miroir secondaire sur 3 axes en rotation et 3 axes en translation. C'est la pièce la plus complexe du télescope.

Plans de l'araignée

4.4 Barillet

Le barillet sert à orienter le miroir principal selon 2 axes de rotation. Il est plus simple que l'araignée mais doit être conçu avec soin car il tient le miroir principal et peut l'abîmer.

Plans du barillet

4.5 Porte-oculaire hydraulique

Essayez la mise au point hydraulique. Pour débuter avec un petit budget, c'est la solution la moins chère et elle surpasse de nombreux systèmes à cabestan ou à crémaillère.

5. Expérience personnelle

J'ai acheté un miroir de 150 mm de diamètre, 750 mm de focale, lambda/12 selon le fabricant, un miroir secondaire vendu avec, un chercheur 7 x 50 et un oculaire orthoscopique de 15 mm (grossissement 50 fois). C'est un compromis qui permet de commencer avec un instrument suffisamment puissant pour ne pas être déçu.

A partir de ce matériel, j'ai construit 4 télescopes en reprenant l'optique du précédent à chaque fois. Les deux premiers n'étaient pas très stables, je les ai démontés pour construire le dernier.
